SpectraScan© SWIR-LWIR地礦勘查高光譜成像分析系統應用案例

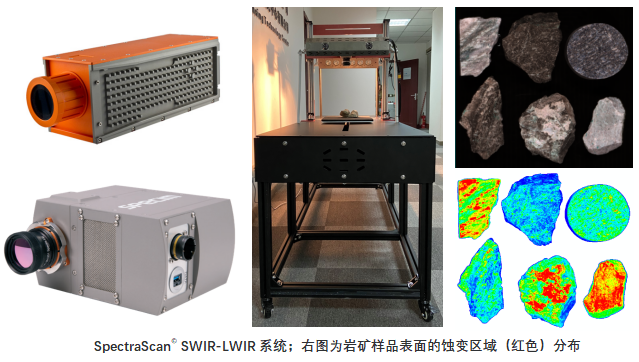

      SpectraScan^© SWIR-LWIR地礦勘查高光譜成像分析系統，是易科泰光譜成像與無人機遙感技術研究中心，基于SpectraScan^©光譜成像掃描平臺技術，集成Specim SWIR、LWIR高光譜成像傳感器，最新推出的一站式地礦勘查高光譜成像解決方案。

      該系統結構緊湊、兼容性高，無需特別的專業背景即可操作和維護，成像單元光譜范圍覆蓋1000-2500nm短波紅外及8-12μm長波紅外波段，極大滿足地質、礦產、工業、安全等應用領域及地質地球科學、環境監測研究領域的特殊需求，為商業公司和學術研究用戶提供了一種完整、即時可用的低成本、高效益解決方案。 主要特點：

1.一站式巖礦樣芯成像分析平臺，標配SWIR、LWIR高光譜成像，可選配VISIR、NIR波段
2.SpectraScan^©高精度移動掃描平臺，樣品在精準位移平臺上自動運送至成像單元進行成像分析
3.雙軌式同步升降控制，根據樣品尺寸靈活調整成像距離，獲取最優分辨率數據
4.可對大型巖礦樣芯、礦物粉末、樣品盒整體進行成像檢測分析
5.觸摸屏控制，嵌入式操作系統，全中文地面站軟件，可無線操控平臺運行
6.支持組合命令（Protocols），可實現自動運行protocols
7.主機系統帶腳輪，方便移動，適應于實驗室和工業礦廠等工作環境
8.可選配高分辨率RGB成像、紅外熱成像分析
9.可選配SpectraScan^© 360°旋轉掃描平臺，適用于野外礦坑、峭壁、山體掃描成像

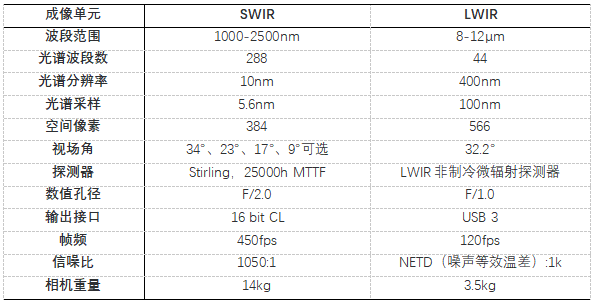

主要參數指標：
應用案例1：高硫化型淺成低溫?zé)嵋合到y(tǒng)中的巖石樣品的高光譜表征

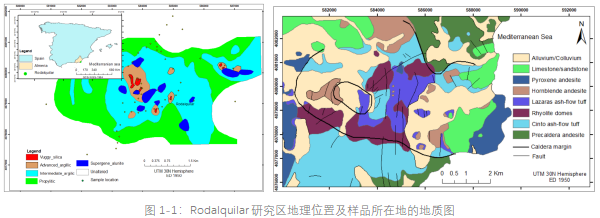

      石英在高硫化型淺成低溫?zé)嵋合到y(tǒng)中是必不可少的，其主要用于硅化和晚期泥質帶的鑒定。然而，僅用SWIR范圍的數據很難檢測石英，因為這種非氫氧化物礦物在SWIR范圍內沒有吸收特征。特文特大學地球信息科學與地球觀測學院Abera M G等學者，結合SWIR和LWIR高光譜數據對西班牙東南部Rodalquilar高硫化型淺成低溫?zé)嵋合到y(tǒng)的巖石樣品進行了表征。

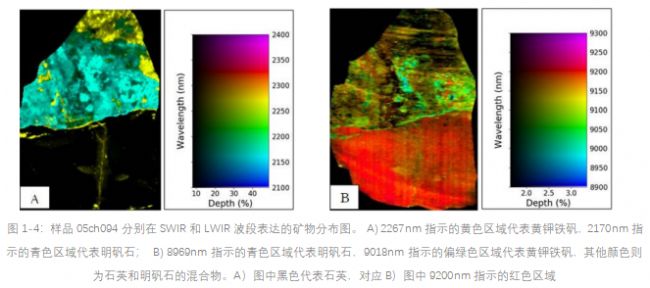

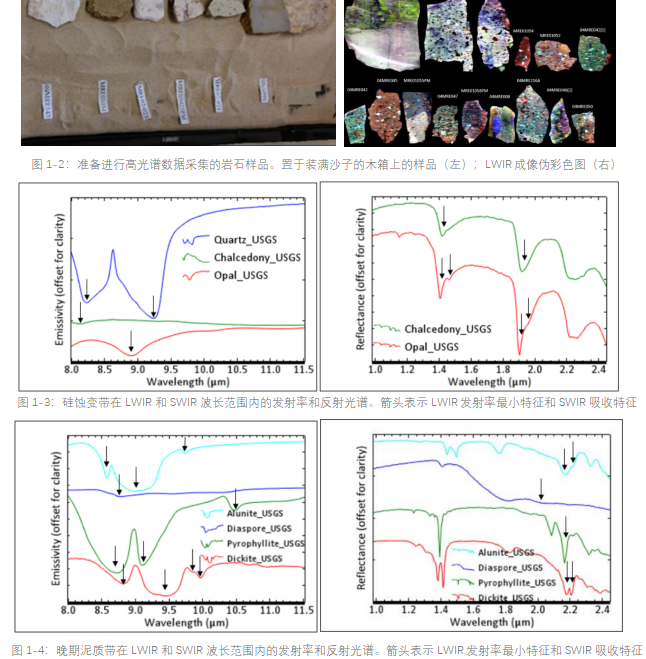

      本研究使用了來自Rodalquilar淺成低溫?zé)嵋合到y(tǒng)的56個巖石樣品的SWIR和LWIR波段高光譜圖像來表征巖石中的礦物。研究人員對高光譜數據進行反射率、發射率轉換、濾波及變換等多種預處理，并通過分析兩種數據，反映與淺成低溫?zé)嵋合到y(tǒng)相關的礦物，如石英、鉀長石、輝石、鈣長石、方解石和白云石，以及SWIR波段敏感礦物，包括明礬石、黃鉀鐵礬、高嶺石、埃洛石和綠脫石。隨后，研究人員將獨立的 SWIR 和 LWIR 結果相結合，用于巖石樣品中礦物的精準識別和繪圖。



      根據SWIR-LWIR結合分析結果，該巖石樣品被劃分為蝕變帶，將巖石樣品的蝕變帶與現有礦物圖進行比較發現，在該樣品中存在硅酸鹽、頁硅酸鹽、硫酸鹽和碳酸鹽礦物。還分析得出了 Rodalquilar 高硫化型淺成低溫?zé)嵋合到y(tǒng)中硅化和晚期泥質帶的精細分布并繪制礦物圖。該方法為礦石礦化研究提供了指引，并改進了西班牙東南部 Rodalquilar 低溫?zé)嵋合到y(tǒng)現有的蝕變帶圖。



      該研究表明，結合了SWIR波段和LWIR波段的高光譜成像技術，可輕松用于識別巖石樣品中的蝕變和未蝕變礦物，并可用于定位高硫化型淺成低溫?zé)嵋合到y(tǒng)的硅質和高級泥質帶。本研究確定的蝕變帶有助于研究人員對淺成低溫?zé)嵋合到y(tǒng)的進一步理解，及對高硫化型淺成低溫?zé)嵋合到y(tǒng)蝕變帶的劃定和表征的探索。

應用案例2：金礦床地質填圖的礦物學-地球化學標準

      位于俄羅斯東部哈巴羅夫斯基地區的Levoberezhnoye礦床，集中分布于中性火山巖中，嵌于流紋巖和廣泛蝕變的湖流凝灰?guī)r及熔結凝灰?guī)r中，并形成陡傾石英-冰長石 金-銀 角礫巖-礦脈體系。這些含礦的蝕變火山巖伴隨著石英-冰長石-硫化物膠結物和細硫化物互相浸染，經歷了多次熱液角礫巖化作用，使得礦脈和巖石粒度細小，難以直觀識別礦物。

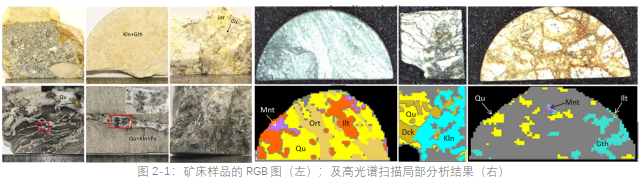

Polymetal公司工程科學與冶金學博士Ilya Anisimov等人使用SWIR和LWIR波段高光譜相機對該礦床樣品進行紅外高光譜圖像掃描。并根據礦物的光譜特征，對樣品圖像進行主成分分析和回歸分析。區分了石英(Qu)；針鐵礦(Cth)；長石，包括正長石(Ort)、微斜長石；粘土礦物，包括高嶺石(Kaol)、地開石(Dk)、蒙脫石(Mnt)、伊利石(Ilt)、白云母。

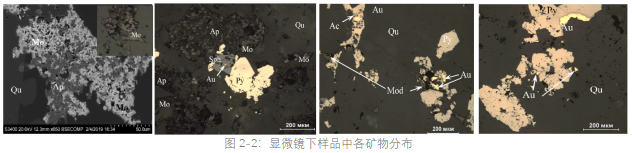

      輻射光譜分析表明，在鉆孔巖心樣品和拋光樣品中均發現了和輝鉬礦品位接近的礦物，呈暗塊狀和片狀。它被磷灰石所腐蝕(見下圖)，表面有白蠟石和軟屑巖。該蝕變輝鉬礦呈褐色，具有類似石墨的暗淡金屬光澤，在礦床中廣泛分布。粗精礦中鉬的回收率在40%左右。

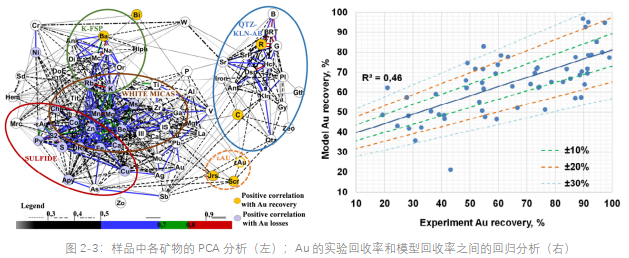

      研究發現，氰化尾渣中金的損失與硫化物含量密切相關，硫化物氧化為黃鉀鐵礬和臭蔥石，樣品中的紅色成分增加，表明金回收率提高。而綠泥石的缺失和白云母向伊利石、伊利-蒙脫石的轉化也表明金氰化回收率提高。樣品中金的實驗回收率和預測模型回收率之間的相關系數R²=0.46，有較強相關性。



      研究表明，利用高光譜樣芯掃描成像技術，可對鉆孔樣芯進行海量地質填圖，快速、無損識別和解釋地球化學定義的礦石和巖性類型，且可以實現針對不同的礦化類型進行礦物勘探。

參考文獻：
[1] Abera M G , Hecker C A , Bakker W . Characterization of Rock Samples Using SWIR-LWIR Hyperspectral Imaging Techniques – An Example of The High Sulfidation Epithermal System of Rodalquilar, Southeast Spain. 2019.
[2] Anisimov I, Sagitova A, Kharitonova M , et al. Mineralogical-Geochemical Criteria for Geometallurgical Mapping of Levoberezhnoye Au Deposit (Khabarovsk Region, Russia)[M]. 2019.
