肌電假手控制系統研究-肌電控制上肢假肢

肌電控制假手(Myoelectric Controlled ArtificialHand)是利用肌電作為控制信號的新型動力假手，它是一種生物電控制的典型的“人一機系統。”

1948年德慕尼黑大學制成第一個用肌電控制的假肢，以后從1953年開始到1962年，蘇聯用肌肉電位控制的實用假手獲得初次研制成。后來，肌電控制假手在美、西德、日本、英、加拿大、南斯拉夫、意大利、奧地利等都得到發展。我從60年代起，也開始了肌電控制假手的研究作。在夕｝，1971年肌電控制假手開始成為商品。

正常人手的動作控制是按照人的意志，首先引起大腦皮層運動區或有關位神經元的興奮，然后以脈沖的方式將興奮傳導至腦干以至脊髓，到達運動神經末梢并支配肌肉，后肌肉就按意志產生收縮并使手動作。殘肢者由于控制信號在殘端中斷，因而需要設法向假手傳遞送到殘端為止的信號，并通過假手動作的反饋信號調節假手動作使它確化。肌電控制假手的作用原理，就是利用殘肢者已失去的效應器(手)的殘端肌肉上檢出的盡管微弱但卻能反映人的運動意志的肌電位變化，作為控制假手動作的控制信號，控制假手動作，從而代替人軀體上失去的效應器(手)。

肌電信息的產生骨骼肌有兩大特點：

(1)收縮做;

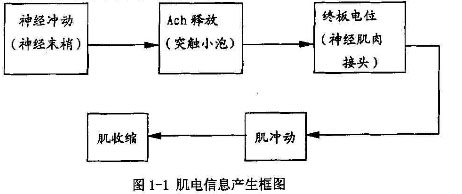

(2)其運動受意識控制和神經支配。這就為肌電信息用來作為控制信號提供了有利的條件。正常骨骼肌的隨意收縮來自大腦皮層的興奮，它是靠神經系統傳導的。由于神經纖維和肌原纖維第一章緒論是兩種完不同的組織，其間并無直接的細胞質(或原生質)聯系。為了實現興奮由運動神經向肌肉傳遞，就須通過神經末梢及其支配的運動終板進行信息的傳遞。一般認為，終板處神經沖動的傳遞是借化學物質即乙酰膽堿(Ach)實現的。當沖動傳到神經末梢時，其中的突觸小泡釋放出乙酰膽堿經擴散，透過接頭前膜，進入突觸槽，從而使接頭后膜通透性增高，去化引起肌肉動作電位，并很快擴散到整個肌纖維表面，影響運動系統，引起肌肉收縮。其過程可以用下列框圖來說明：

肌電信息產生框圖肌電信息與肌肉收縮的關系可以概述如下：由中樞神經系統發出傳向運動神經末梢分支的動作電位，傳遞著驅使肌肉收縮的信息。由于神經末梢分支的電流太小，常不足以直接興奮大的多的肌纖維，但是通過神經肌肉接頭處的特殊終板的類似放大作用(當神經沖動傳到終板時，釋放一些乙酰膽堿，增加膜對各種離子的通透性而有效地使細胞膜去化)，這樣就發一個動作電位沿著肌纖維而傳播，在動作電位的激發下隨之產生一次肌肉收縮。這種興奮和收縮之間的聯結是通過肌纖維內幾種特殊的傳導系統實現的。

因此，我們可以明確以下概念：

(1)動作電位不是肌肉收縮的表現，而是發動肌肉收縮機制的重要分;

(2)由于肌電信號只與給與肌肉的令成比例，因此肌肉實際上不需要產生力，但作的肌肉仍然是發放肌電的適當源泉。實踐還告訴我們，肌肉活動經過訓練，肌電的發生在一定條件下是可以改善和康復的。這對康復程領域為殘肢者盡可能利用殘端肌肉發放的肌電、實現對肌電假手的控制，創了更有利的條件。
