微液流控制系統

要在納升或微升層級對液體進行控制，MFCS（顯微液流控制系統）是不錯的選擇，該系統消除了標準注射泵和蠕動泵在微小體積范圍內發生的滯后、平衡時間長和脈沖調制的問題。目前有三種系統可供選擇，并可以根據客戶實驗情況定制和簡便升級。以下這篇文章涵蓋了流體系統的可用選項。



MFCS可以應用在以下領域：

液相色譜研究，芯片實驗室，μTAS系統，藥物轉運，生命科學，質量測試和流變力研究。







1、第一步：決定實驗所需的壓力范圍。

2、第二步：決定所需通道數量。壓力范圍和通道數量將決定需要哪種定制平臺（低壓，高壓或者負壓）。

注意：確定通道數量以及每個通道壓力后，系統可以隨時升級來增加新的通道或者壓力范圍。

3、第三步：選擇一個流體連接裝置。有三種附件可以供選擇：FLFLOWELL、FL-FLUIWELL 和FL-ELECTROWELL。

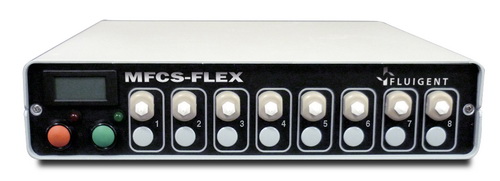

● 低壓型-FL-MFCS-FLEX

○ 四種通道壓力：0-25 mbar,0-69 mbar,0-345 mbar 或者 0-1000 mbar。

○ 通道數量1-8個，可混合配置不同通道（不同壓力范圍的通道）

○ 具有最高的精確度和穩定性

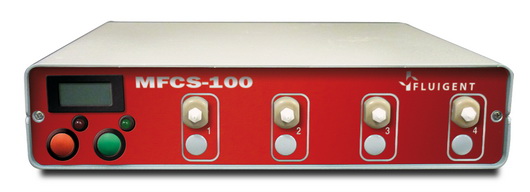

● 高壓型-FL-MFCS-100

○ 通道壓力范圍：0-7bar (0-100 PSI)

○ 通道數量：1-4個

○ 具有最高的動態壓力范圍和相當高的精確度和穩定性。

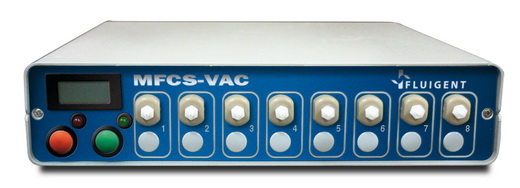

● 負壓（真空）型-FL-MFCS-VAC

     ○ 適用于抽出流體的真空微流體壓力泵

     ○ 真空通道壓力有三種：0-25 mbar, 0-69 mbar,或者0-345 mbar。

     ○ 通道數量：1-8個

     ○ 可混合配置（不同壓力范圍的通道）

     ○ 具有最高的精確度和穩定性





選擇好系統的配置之后，可以選擇一種以下列出的流體連接裝置。

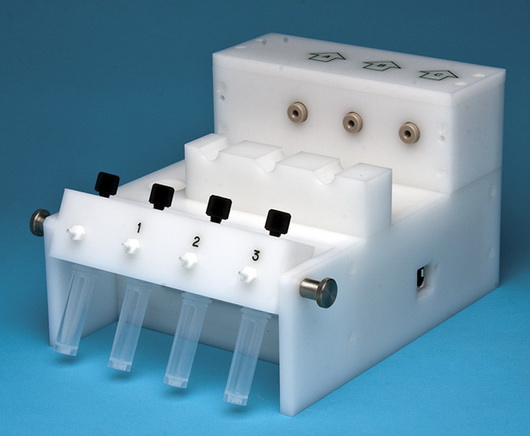

●      FL-FLOWELL – Flowell系統包括三個流量計，四個可以加壓和連接電腦的儲液池。Flowell 系統帶有加壓能力的三個流量計可以監測通道中的液體流量。 帶有放大能力的精確傳感器與模數轉換器和CMOS芯片上的信號處理器的相連接。儲液池則能直接與芯片連接或者外置。使用一個改裝的氣動裝置，惠斯登電橋可以建立一個壓力雙線規對壓力進行控制。通過優化系統，你可以對液體流量進行精確測量或者控制快速變化的流量。

   ○ 同時進行壓力控制和實時流量監測：0-7 μL/mn,0-50 μL/mn或者1 mL/mn。

   ○ 水溶液的校準和溫度補償

   ○ 高精度：~ 0.1%

   ○ 瞬時響應時間：< 200 ms

   ○ 可以監控注射或抽出液體

   ○ 獨特的流量調節裝置可供選擇

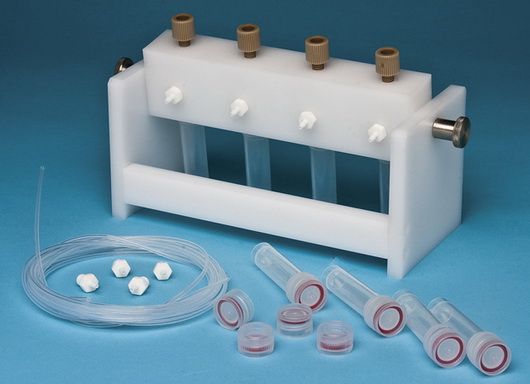

● FL-FLUIWELL

   ○ 簡便的液流連接，最高可達四種不同的流體連接

   ○ 可使用大流量瓶進行持續時間較長的試驗

   ○ 液體傳輸前可簡便地進行預處理（高壓鍋等）

   ○ 一次性液流小瓶，避免交叉污染

   ○ 可以提供1-4小室

● FL-ELECTROWELL

   ○ 同時進行電氣和壓力控制

   ○ 最高達到6000V電壓差

   ○ 四個獨立通道

   ○ 便利的微流體連接

   ○ 配套鉑電極，同時也兼容Cu, Ag等





典型的微流體系統型號例如FL-MF2C-25.

●      FL-MF –微流體控制系統

●      2C-系列通道數量。這里為2通道

●      25- 系統壓力范圍。該型號為0-25mbar

●      V- 如果型號結尾為V（如FL-MF2C-25V)，則為負壓（真空）系統。

●      H- 如果型號結尾為H (如FL-MF2C-7H), 則為高壓系統。本例為0–7bar。
